Универсальный комплекс Рифей-Удар+Бетон-15

4 293 000 руб.
4 035 420 руб. с учетом НДС 20%

Товарный бетон: до 15 м3/час
Камень пустотелый 390х190х188 мм: 340 шт/час
Плитка тротуарная 200х100 мм кв. м: 28 м2/час
Камень бортовой/бордюрный 780×300×150 мм: 70 шт/час

Технические характеристики:

Смеситель: CГ-550-С одновальный, с горизонтальным расположением вала
Установленная мощность: 41,5 кВт
Масса: 11900кг
Длина: 13 м
Ширина: 7 м
Высота: 8 м
Режим работы: автоматический/ полуавтоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1.Одно рабочее место, принцип «Одна кнопка»;
2. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
3. Большой запас прочности металлоконструкций;
4.Высокое качество продукции за счет применения «ударной вибрации»;
5. Высокая точность дозации компонентов, погрешность±1%

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    РБУ-15 + вибропресс Рифей-Удар

    Комплекс для изготовления товарного бетона и мелкоштучных вибропрессованных строительных изделий Рифей-Удар-Бетон-15

    Рифей-Удар-Бетон-15 - уникальное технологическое решение специалистов Завода Стройтехника, позволяющее производить широчайшую номенклатуру стройматериалов из бетонных смесей и растворов.

    Универсальный Комплекс Рифей-Удар-Бетон 15 соединил в единую технологическую цепь, бетонный завод Рифей Бетон-15 и один из самых известных российских вибропрессов Рифей-Удар.

    Данная компбинация позволяет охватить направления по выпуску всех марок товарных бетонов, растворов для ЖБИ изделий, изготовлению вибропрессованных бордюров и поребриков, разнообразных тротуарных плит, стеновых блоков и камней.

    Основными Заказчиками Универсального Комплекса Рифей-Удар-Бетон-15 должны стать Индивидуальные предприниматели и малый бизнес планирующий выпускать высокого качества и в больших количествах: стеновые блоки, тротуарные плиты, дорожные бордюры и если потребуется пару десятков или сотен кубических метров товарного бетона.

    Управление Комплексом осуществляет один оператор, его рабочее место состоит из 2-х пультов: пульт ПУ-А (работа в автоматическом режиме) для Бетонного завода и Пульт управления вибропрессом (полуавтоматический режим) с опциональной функцией "автомат"

    СОСТАВ И СХЕМА

    Комплекс состоит из бетоносмесителя, установленного на эстакаде. Рядом с эстакадой установлен дозатор заполнителя (два бункера по 5 м3 каждый), скип, силос (доп. опция) или растариватель биг-бегов (опция), транспортер шнековый. Дозатор цемента и дозатор воды установлены над смесителем. Пульт управления заводом может устанавливаться в любом месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.
    Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Удар с модулем подачи поддонов.

    Схема бетонного завода+ Формующий блок

    Название & Состав
    Цена
    Вибропресс Рифей-Удар-Р
    Вибропресс Рифей-Удар-Р

    1. Формующий блок Рифей Удар полуавтомат
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов с рольгангом
    4. Маслостанция
    5. Пульт управления (полуавтомат)
    6. Пуансон-матрица (1 шт, стоимостью 95 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (10 шт)
    1 425 000 руб.
    с учетом НДС 20%
    Рифей-Бетон-15
    Рифей-Бетон-15

    1. СГ-550-С, Бетоносмеситель одновальный, объем 550 литров

    2. ДЗ-15 (2 бункера по 7,5м3), Дозаторы заполнителя материалов

    3. ПС-500, Подъемник скиповый, объем 500 литров

    4. ДЦ-150, Дозатор цемента, объем 150 литров

    5. ДВ-100, Дозатор воды, объем 100 литров

    6. ПУ-А, Пульт управления c автоматическим режимом работы

    7. Э-1, Эстакада

    8. КВ-6, Конвейер винтовой, длина 6м - Доп. опция в подарок!

    9. Пневмооборудование, Компрессор С416М

    10. ЗИП ящик ( болты, стяжки, трубопроводы и пр.)

    11. Руководство по эксплуатации. Паспорт

    2 640 000 руб.
    с учетом НДС 20%
    Конвейер ленточный выкатной КЛ-500-5,0-В
    Конвейер ленточный выкатной КЛ-500-5,0-В

    1. Опора конвейера (в сложенном положении)
    2. Конвейер ленточный&nbsp
    3. Воронка приемная&nbsp
    4. Отбойник&nbsp
    5. Цепь приводная&nbsp
    6. Паспорт. Руководство по эксплуатации

    228 000 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    Базовый комплект поставки
    Название & Состав
    Цена
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    198 340 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    65 000 руб.
    с учетом НДС 20%
    Дозатор хим добавок ДП-60
    Дозатор хим добавок ДП-60

    1. Металлический шкаф
    2. Электронное табло
    3. Электронасос
    4. Силовая пускозащитная аппаратура
    5. Преобразователь расхода и трубопроводная арматура
    6. Руководство по эксплуатации

    77 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-28
    Дозатор заполнителя ДЗ-28

    1) Четыре бункера по 7 куб. метров каждый

    2) рама

    3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

    4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

    5) вибраторы - 4 шт

    6) тензодатчики - 8 шт

    7) паспорт, руководство по эксплуатации

    1 260 000 руб.
    с учетом НДС 20%
    Пульт ПУ-МА
    Пульт ПУ-МА

    Пульт с системой автоматического управления ПУ-МА обеспечит работу бетонного завода в автоматическом режиме.

    Используется контроллер OMRON

    Пульт ПУ-МА имеет ряд дополнительных преимуществ, например:

    -сенсорная панель управления;

    -интуитивно понятное управление;

    -учет расхода материалов и произведенной продукции;

    -возможность сохранения рецептур бетона

    -режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

    Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

    344 000 руб.
    с учетом НДС 20%
    Пульт ПУ-3.0
    Пульт ПУ-3.0

    Пылевлагозащищеный корпус пульта управления и силового щита;

    Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

    Сенсорная панель оператора Weintek;

    Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
    Степень защиты пульта управления IP54;

    Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

    Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

    Руководство по эксплуатации.

    392 000 руб.
    с учетом НДС 20%
    Рифей-Колун-М
    Рифей-Колун-М

    1. Пресс
    2. Установка насосная
    3. РВД
    4. Электрокабели
    5. Руководство по эксплуатации

    260 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

    Технические характеристики

    Производительность комплекса при изготовлении:
    товарный бетон - до 15 м3 бетона в час
    камней пустотелых 390х190х188 мм - 340 шт./час
    камней перегородочных 120мм - 510 шт./час
    камней бортовых БР 78.30.15 - 70 шт./час
    плитки тротуарной “прямоугольная”, 200х100 мм - 1400 шт./час (28 м2)

    Размеры поддона для формования 950х450х40 мм
    Размеры зоны формования на поддоне 800х400 мм
    Продолжительность одного цикла формования 30-45 сек
    Высота формуемых изделий 50-230 мм
    Смеситель СГ-550-С объем бетоносмесителя по загрузке 0,55 м³
    Количество бункеров для заполнителя - 2 шт.
    Объем бункеров для заполнителя общий - 15 м³

    Максимальная доза взвешивания, кг:
    -дозатор заполнителя - 1500
    -дозатор цемента - 150
    -дозатор воды - 100

    Установленная мощность - 55 кВт
    Режим работы – автоматический/полуавтоматический
    Обслуживающий персонал – 3-5
    Условия эксплуатации при температуре окружающей среды 0...+45

    Габаритные размеры:
    Длина (без учета силоса) - 13 000 мм
    Ширина – 7 000 мм
    Высота (без силоса) – 8 000 мм
    Масса (без силоса) – 11 900 кг

    Привод затвора пневматический
    Компрессор Abac
    Пневматика Camozzi
    Весовая система дозирования тензодатчики CAS
    Точность дозирования ±2%
    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
    Вредные выбросы - отсутствуют.
    Организация производства РБ+вибропресс Рифей

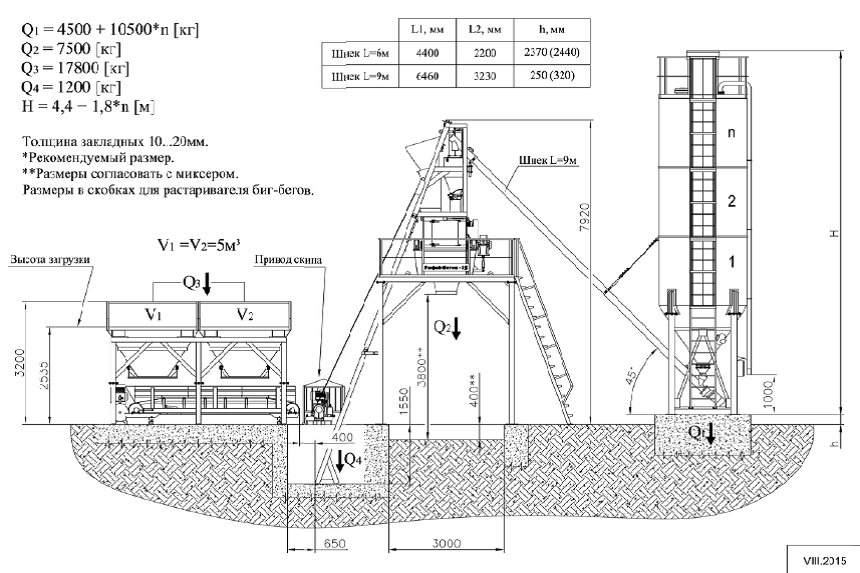

    План фундамента

    План фундамента Рифей-бетон-15
